3.1. 系统硬件组成

3.1.1. 概述

系统硬件组成包括:机架、各种模块(卡件)、端子板FTA和IO预制电缆等;

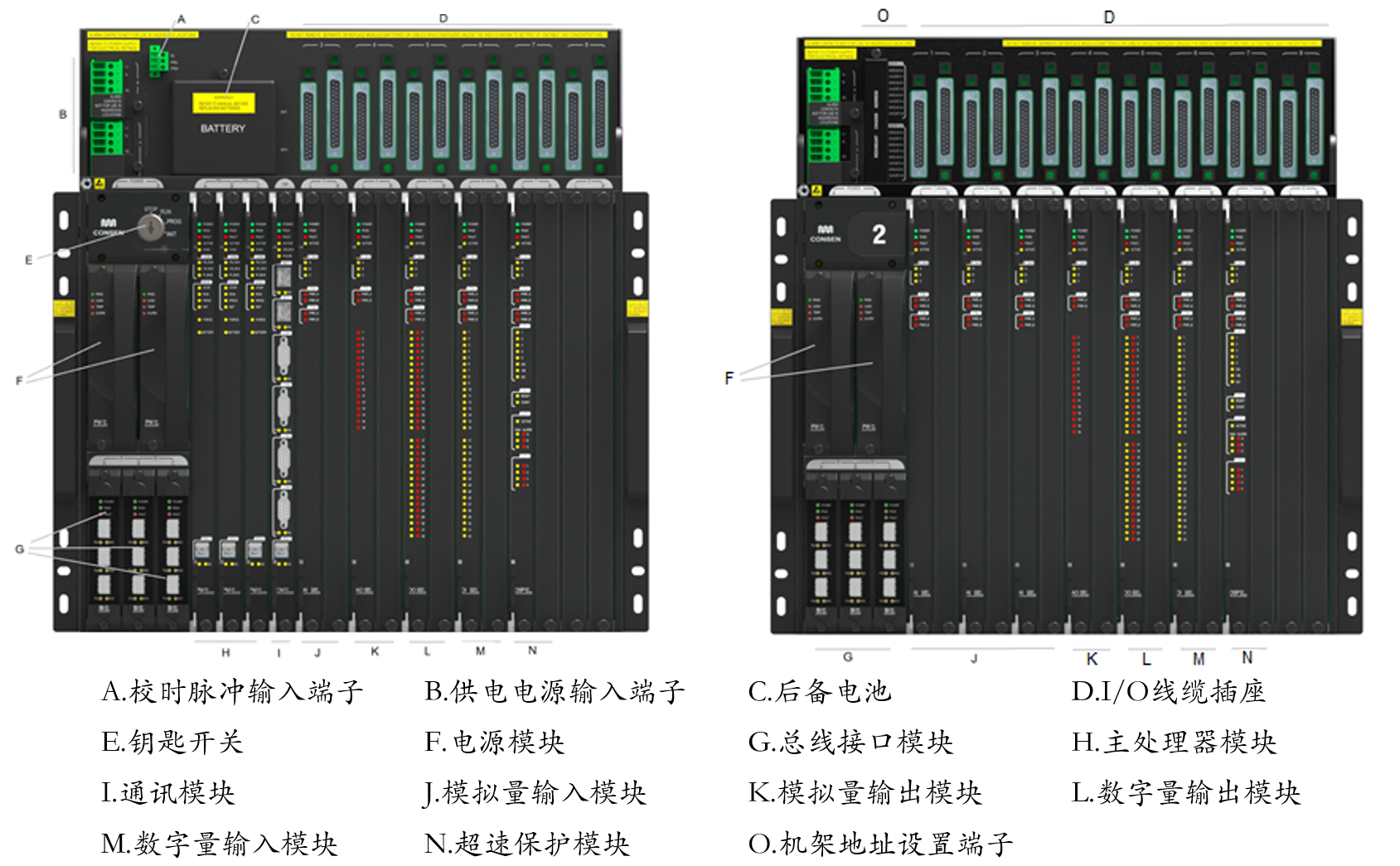

左侧为主机架, 右侧为扩展机架

左侧为主机架, 右侧为扩展机架;

序号

名称

型号

一、机架

1.1

主机架

MC01

1.2

扩展机架

EC01

二、模块

2.1

电源模块

PW01

2.2

总线接口模块

BI01

2.3

主处理器模块

PM01

2.4

通讯模块

CM01

2.5

数字量输入模块

DI3201

2.6

数字量输出模块

DO3201

2.7

模拟量输入模块

AI3281

2.8

模拟量输出模块

AO1601

2.9

超速保护模块

OSP01

2.10

伺服控制模块

SCM01

2.11

振动位移测量模块

VPM01

三、端子板FTA

3.1

数字量输入端子板

T-DI1601

3.2

数字量输出端子板

T-DO1601/T-DO1602/T-DO1603

3.3

模拟量输入端子板

T-AI1601/T-AI1602/T-AI3201

3.4

模拟量输出端子板

T-AO1601

3.5

OSP数字量端子板

T-OSP01

3.6

OSP脉冲输入端子板

T-OSP02

3.7

伺服控制端子板

T-SCM01

3.8

振动位移端子板

T-VPM01

四、IO预制电缆

4.1

IO预制电缆(内部双绞)

CAB-TP-[3/6/10/15]m

4.2

IO预制电缆

CAB-T-[3/6/10/15]m

五、光纤跳线/SFP光模块

5.1

多模SFP光模块

OM-M

5.2

单模SFP光模块

OM-S

5.3

多模光纤跳线

CAB-MF-[3/6]m

5.4

单模光纤跳线

CAB-SF-[3/6]m

六、附件

6.1

空面板

DUM01

6.2

锂电池

LS14500

3.1.2. 主机架系统最小配置

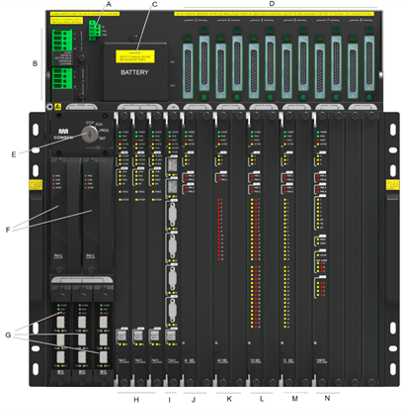

主机架及机架内的模块

主机架及机架内的模块;

主机架最小配置

序号

名称

型号

数量

1

主机架

MC01

1

2

电源模块

PW01

2

3

总线接口模块

BI01

3

4

主处理器模块

PM01

3

5

通讯模块

CM01

1:4

6

数字量输入模块

DI3201

[0:6]

7

数字量输出模块

DO3201

[0:6]

8

模拟量输入模块

AI3281

[0:6]

9

模拟量输出模块

AO1681

[0:6]

10

超速保护模块

OSP01

[0:6]

11

伺服控制模块

SCM01

[0:6]

12

振动位移测量模块

VPM01

[0:6]

13

空面板

DUM01

6:12

14

端子板FTA

见”IO模块、端子板和IO电缆”

[0:12]

15

IO预制电缆

[0:12]

3.1.3. 扩展机架系统最小配置

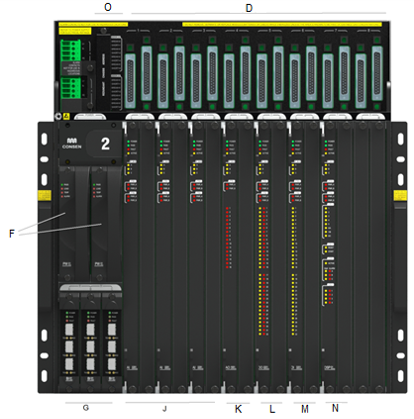

扩展机架及机架内的模块

扩展机架及机架内的模块;

扩展机架最小配置

序号

名称

型号

数量

1

扩展机架

EC01

1

2

电源模块

PW01

2

3

总线接口模块

BI01

3

4

SFP光模块

OM-[S/M]

6

5

光纤跳线

CAB-[S/M]-[3/6]m

3

6

数字量输入模块

DI3201

[0:8]

7

数字量输出模块

DO3201

[0:8]

8

模拟量输入模块

AI3281

[0:8]

9

模拟量输出模块

AO1681

[0:8]

10

超速保护模块

OSP01

[0:8]

11

伺服控制模块

SCM01

[0:8]

12

振动位移测量模块

VPM01

[0:8]

13

空面板

DUM01

8:16

14

端子板FTA

见”IO模块、端子板和IO电缆”

[0:16]

15

IO预制电缆

[0:16]

3.1.4. IO模块、端子板和IO电缆

IO模块、端子板FTA和IO预制电缆型号对应关系

IO模块型号

IO模块说明

端子板型号

端子板说明

IO预制电缆

DI3201


32通道,数字量输入;
TYPE 1(IEC61131-2);
硬件SOE(1ms);

T-DI1601

16路数字量输入端子板;

CAB-T-[3/6/10/15]m

DO3201

32通道,数字量输出;

T-DO1601


16路数字量输出端子板;
24V DC, 1.7A/通道, 5A/16通道;

CAB-T-[3/6/10/15]m

T-DO1602


16路SPDT(单刀双掷)继电器输出端子板;
可跳线配置干、湿接点输出类型;
每8通道共用1组电源,3A/通道,10安/8通道;

T-DO1603


16路DPDT(双刀双掷)继电器输出端子板;
一组触点输出24V湿接点、另一组干接点;
每8通道共用1组电源,2A/通道,10安/8通道;

AI3281


32通道,4-20mA输入,精度: 0.15%;
硬件SOE(2ms), HART支持;

T-AI1601


16路模拟量输入端子板;
4-20mA输入,通道对外供电保护小于50mA;

CAB-T-[3/6/10/15]m

T-AI1602


16路模拟量输入安全栅端子板;
兼容GS4045-EX(电流)/MTL4541/MTL4541A;

T-AI3201


32路模拟量输入端子板;
4-20mA输入,通道对外供电支持150mA;

AO1681


16通道,4-20mA输出,精度: 0.25%;
HART支持;

T-AO1601


16路模拟量输出端子板;
4-20mA输出;

CAB-T-[3/6/10/15]m

OSP01


超速保护模块;
PI:8通道, 0.5Hz-32kHz;

T-OSP01

(左)数字量端子板; 输入x2,输出x4;

CAB-T-[3/6/10/15]m

T-OSP02

(右)8路脉冲输入端子板;

CAB-TP-[3/6/10/15]m

SCM01


伺服控制模块;
4通道LVDT输入,4通道正负电流输出;

T-SCM01


测量:2路,3/4/5/6线LVDT,直流电压;
输出:2路,±10/25/50mA;

CAB-TP-[3/6/10]m

VPM01


振动位移测量模块;
8通道轴振动、轴位移输入;

T-VPM01


4路振动、位移监测端子板;
接收前置器的振动位移胀差转速等信号;

CAB-TP-[3/6]m

常用端子板FTA

端子板


说明

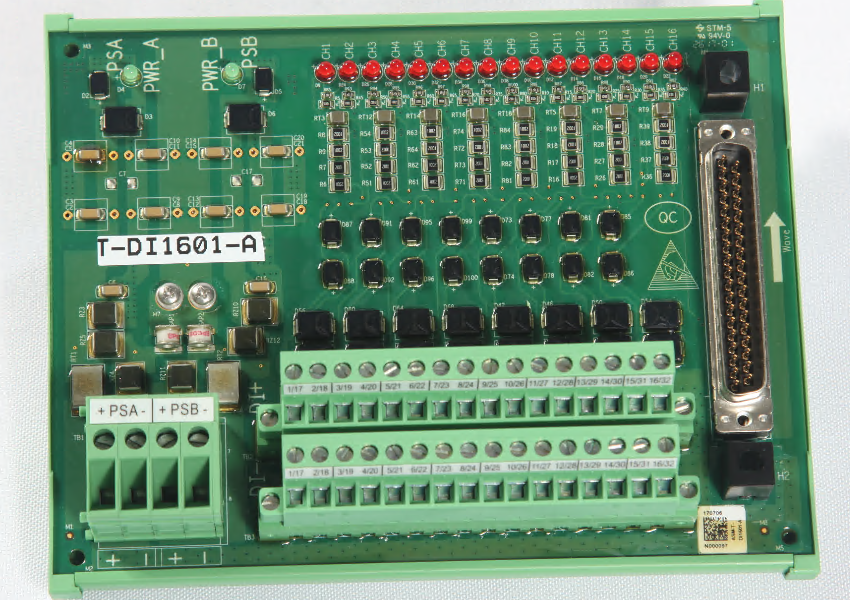

T-DI1601

_images/T-DI1601.png

通道带自恢复保险,红灯亮表示保险动作;

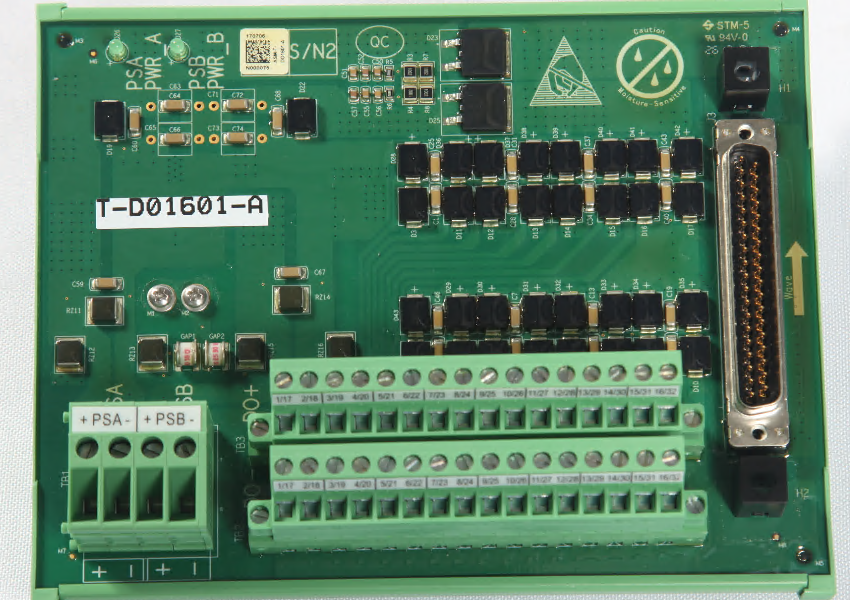

T-DO1601

_images/T-DO1601.png

通道带自恢复保险;

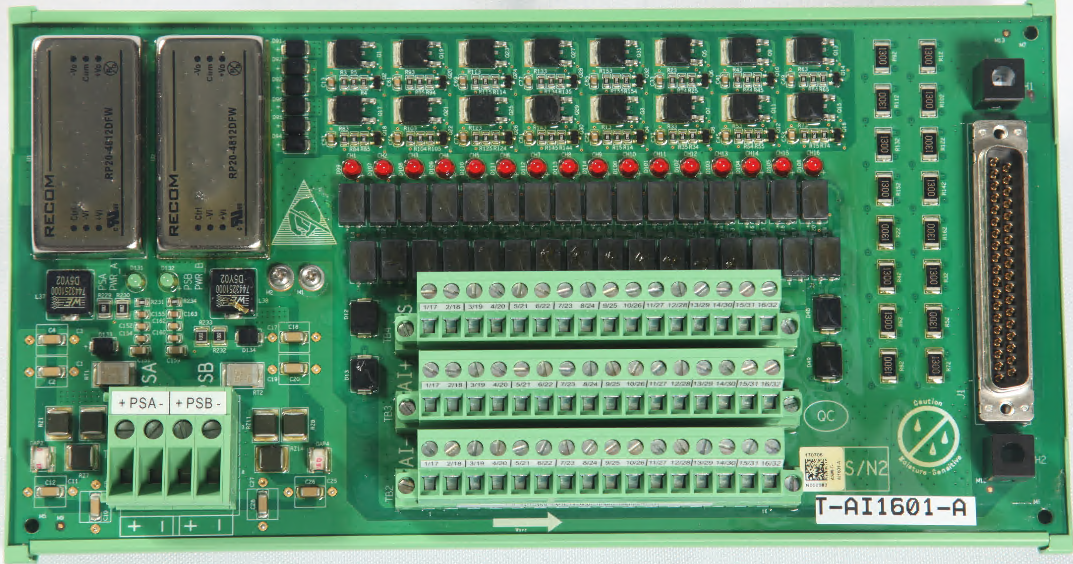

T-AI1601

_images/T-AI1601.png

通道带自恢复保险,红灯亮表示保险动作;

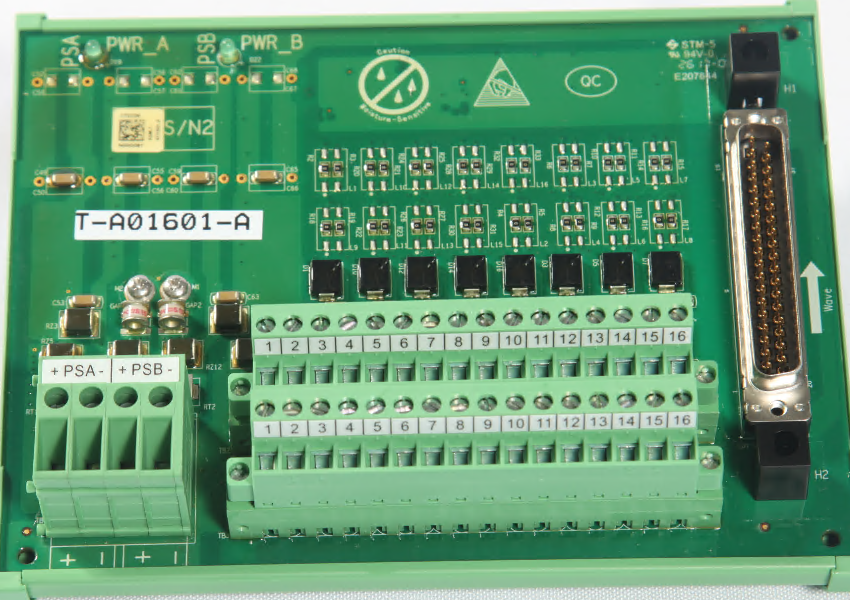

T-AO1601

_images/T-AO1601.png

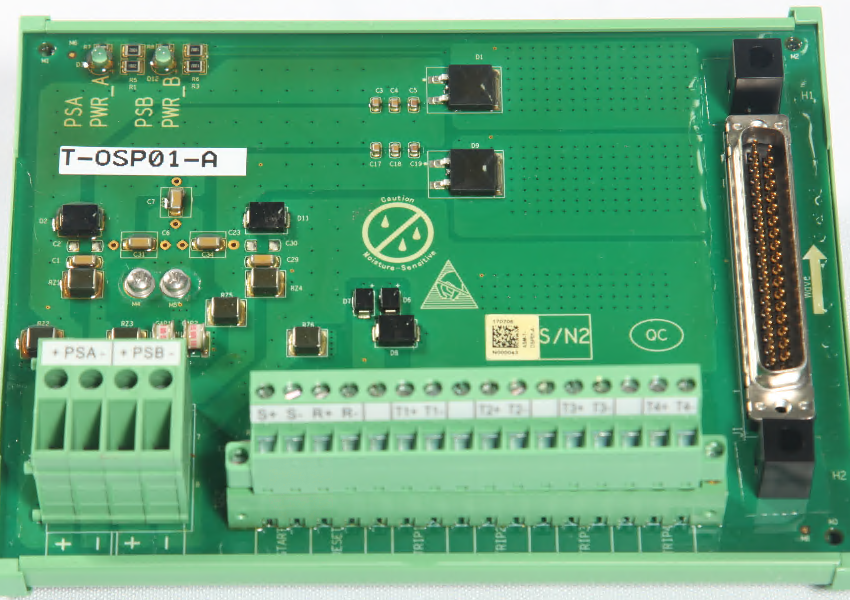

T-OSP01

_images/T-OSP01.png

通道带自恢复保险,红灯亮表示保险动作;

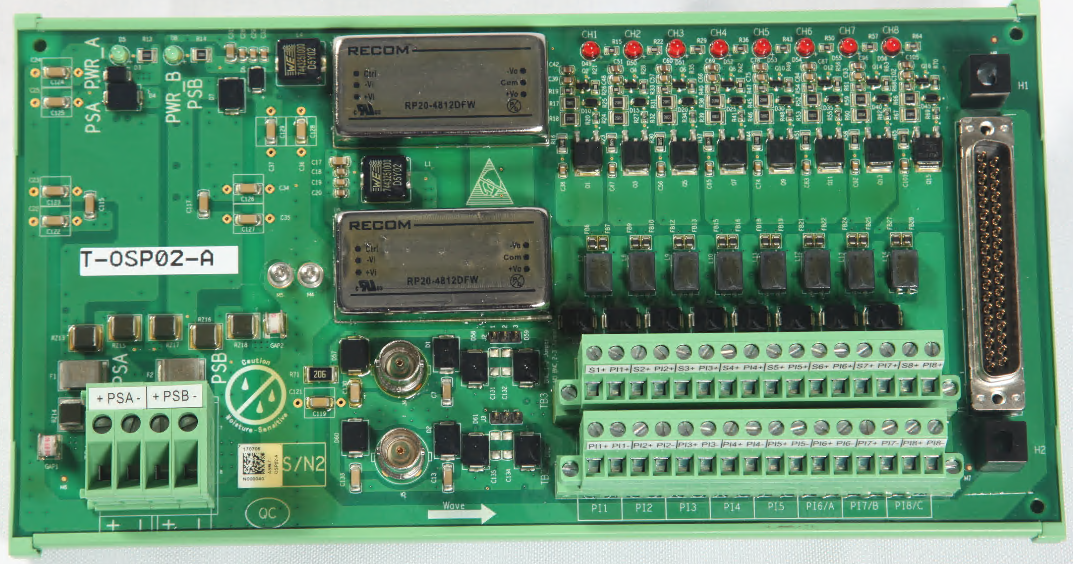

T-OSP02

_images/T-OSP02.png

通道带自恢复保险,红灯亮表示保险动作;

所有端子板需要两路24V DC供电;
绿色指示灯亮表示正常;
